Izo staklo sa zvučnom izolacijom, zaštita od buke
Zaštita od buke
Zaštita od buke jedan je od glavnih problema u našem životu. Osiguranje niske razine buke jamči nam postizanje komfora boravljenja u prostoriji, a čak je i preduvjet za izbor mjesta stanovanja.
Kod dopiranja buke, pravilo je sljedeće – ako smanjimo razinu buke u prostoriji za 10 dB u odnosu na vanjsku buku, onda imamo osjećaj da je buka unutar prostorije upola manja nego vani. Zaštitu od buke treba primjenjivati svugdje gdje nije moguće likvidirati izvor buke. U takvom slučaju ugrađuje se slojevito izo staklo sa zvučnom izolacijom.
Konstrukcija izo- takla temelji se na asimetriji staklenih ploha, njihovom elastičnom spajanju i primjeni prigušnih plinova u međuprostorima. Slojevito staklo – ovisno o konstrukciji – postiže zvučnu izolaciju u granicama Rw = 28 – 53 dB. Kod izbora adekvatne vrijednosti indeksa zvučne izolacije Rw treba prvo prepoznati i utvrditi izvor buke. S obzirom na više čimbenika koji utječu na smanjenje buke, izbor adekvatnog izo stakla najbolje je povjeriti odgovarajućoj i za to kvalificiranoj osobi. Na taj način možemo individualno procijeniti razinu buke i izabrati izo staklo prikladnih parametara za smanjenje buke na danome mjestu. Ovaj postupak omogućuje postizanje optimalne udobnosti boravka u interijeru.
Kod definiranja zvučnih karakteristika građevinskih pregrada koristi se metoda iskazivanja zvučne izolacije koju predstavlja Rw indeks i spektralne korekcijske vrijednosti C i Ctr. One iskazuju srednju vrijednost decibela koju prigušuje pregrada u frekvencijskom području od 100 do 3150 Hz, bez davanja točne informacije o vrijednosti prigušivanja u sljedećim pojasevima navedenog frekvencijskog područja. PRESS GLASS ima certifikate ispitivanja izo stakla čija srednja vrijednost zvučne izolacije iznosi od 31 do 51 dB.
EUROPSKE NORME (EN)
Konstrukcija i pokazatelji
parametara zvučne izolacije slojevitog stakla tvrtke PRESS GLASS, potvrđeno certifikatima o ispitivanjima u skladu s europskim normama.
Tablica jednostruko staklo
Tablicu - dvostruko staklo s jednom šupljinom
Tablicu - staklo s dvije šupljine
Američke norme (ASTM)
Konstrukcija i pokazatelji
parametara zvučne izolacije slojevitog stakla tvrtke PRESS GLASS, potvrđeno certifikatima o ispitivanjima u skladu s ASTM normama.
Tabela - jednostruko staklo
Tabela - dvostruko staklo s jednom šupljinom
Tabela - staklo s dvije šupljine
Dokumenti koji određuju koeficijent prolaska topline
Konstrukcija i pokazatelji
parametara zvučne izolacije u skladu s normama EN 12758 i EN 12354-3
Tablicu IZO stakla u skladu s normama
| Standardizirani pokazatelji zvučne izolacije prema normama EN 12758 i EN 12354-3 | Konstrukcija [mm] | Pokazatelji zvučne izolacije uz srednje oktavne vrijednosti [Hz]
R [dB] |
Pokazatelj zvučne izolacije i spektralne korekcijske vrijednosti
[dB] |
||||||||
| 125 | 250 | 500 | 1k | 2k | 4k | Rw | Ctr | C | |||
| Tablica prikazuje primjer vrijednosti pokazatelja zvučne izolacije Rw za različita stakla, navedene u znanstveno-tehničkim publikacijama i časopisima iz predmetnog područja. Mogu se pročitati R vrijednosti prigušivanja buke u odnosu na zvukove u raznim frekvencijskim pojasevima. | Jednostruko staklo | ||||||||||
| 3 | 14 | 19 | 25 | 29 | 33 | 25 | 28 | -4 | -1 | ||
| 4 | 17 | 20 | 26 | 32 | 33 | 26 | 29 | -3 | -2 | ||
| 5 | 19 | 22 | 29 | 33 | 29 | 31 | 30 | -2 | -1 | ||
| 6 | 18 | 23 | 30 | 35 | 27 | 32 | 31 | -3 | -2 | ||
| 8 | 20 | 24 | 29 | 34 | 29 | 37 | 32 | -3 | -2 | ||
| 10 | 23 | 26 | 32 | 31 | 32 | 39 | 33 | -3 | -2 | ||
| 12 | 27 | 29 | 31 | 32 | 38 | 47 | 34 | -2 | 0 | ||
| Višeslojno staklo VSG | |||||||||||
|
Rw – index zvučne izolacije Ctr – spektralna korekcijska vrijednost u slučaju ulične buke C – spektralna korekcijska vrijednost u slučaju buke koja dopire od igrališta, škola, željeznica i vlakova, te brzog prometovanja automobila na prometnicama |
6,4 (VSG.33.1) | 20 | 23 | 29 | 34 | 32 | 38 | 32 | -3 | -1 | |
| 8,8 (VSG 44.2) | 20 | 25 | 32 | 35 | 34 | 42 | 33 | -3 | -1 | ||
| 9,5 (VSG 44.4) | 24 | 26 | 33 | 33 | 35 | 44 | 34 | -3 | -1 | ||
| Slojevito staklo | |||||||||||
| 4/(6-16)/4 | 21 | 17 | 25 | 35 | 37 | 31 | 29 | -4 | -1 | ||
| 6/(6-16)/4 | 21 | 20 | 26 | 38 | 37 | 39 | 32 | -4 | -2 | ||
| 6/(6-16)/6 | 20 | 18 | 28 | 38 | 34 | 38 | 31 | -4 | -1 | ||
| 8/(6-16)/6 | 20 | 21 | 33 | 40 | 36 | 48 | 35 | -6 | -2 | ||
| 10/(6-16)/4 | 24 | 21 | 32 | 37 | 42 | 43 | 35 | -5 | -2 | ||
| 10/(6-16)/6 | 24 | 24 | 32 | 37 | 37 | 44 | 35 | -3 | -1 | ||
| 6,4 (VSG 33.1)/(6-16)/6 | 20 | 19 | 30 | 39 | 37 | 46 | 33 | -5 | -2 | ||
| 6,4 (VSG 33.1)/(6-16)/10 | 24 | 25 | 33 | 39 | 40 | 49 | 37 | -5 | -1 | ||

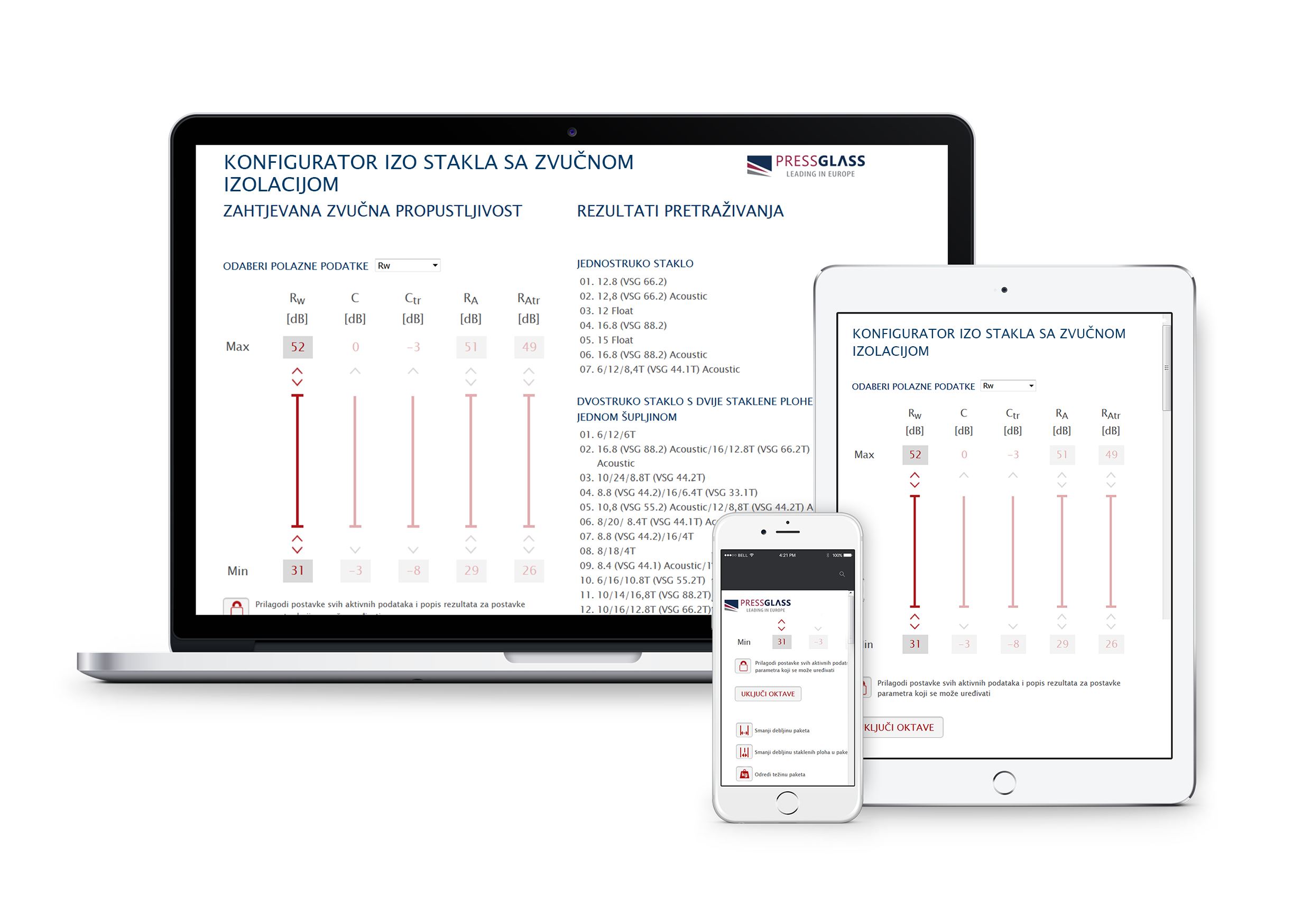

KONFIGURATOR IZO STAKLA SA ZVUČNOM IZOLACIJOM
Konfigurator koji je jednostavan za uporabu omogućuje:
– izbor adekvatnog izo stakla pomoću zvučnih parametara
– zapisivanje unesenih parametara i vrste izo stakla u PDF formatu za kasnije korištenje.

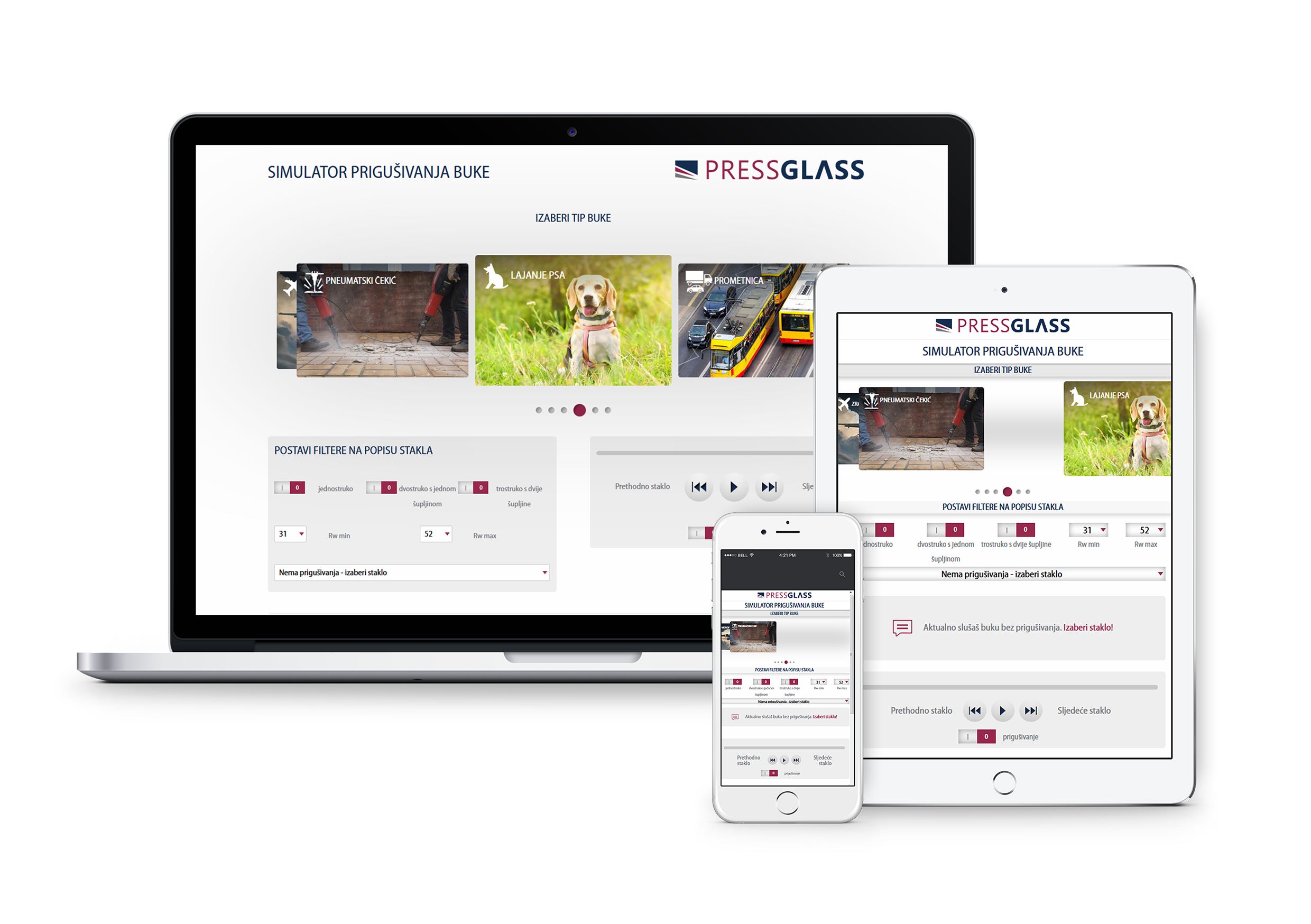

SIMULATOR PRIGUŠIVANJA BUKE
Simulator koji je intuitivan u smislu uporabe omogućuje:
- simulaciju smanjenja buke zahvaljujući primjeni stakla sa zvučnom izolacijom u odnosu na buku koja se čuje neposredno bez ikakve zvučne barijere,
- brzo uspoređivanje efekta prigušivanja između svih vrsta stakla sa zvučnom izolacijom iz ponude,
- mogućnost usporedbe u okviru jednostrukog, slojevitog dvostrukog ili slojevitog trostrukog stakla,
- izbor između šest vrsta buke koje su najčešće.
Preuzmi konfigurator i pregledaj ponudu izo stakla na svom mobilnom uređaju
