Stakla s toplim distantnim profilom

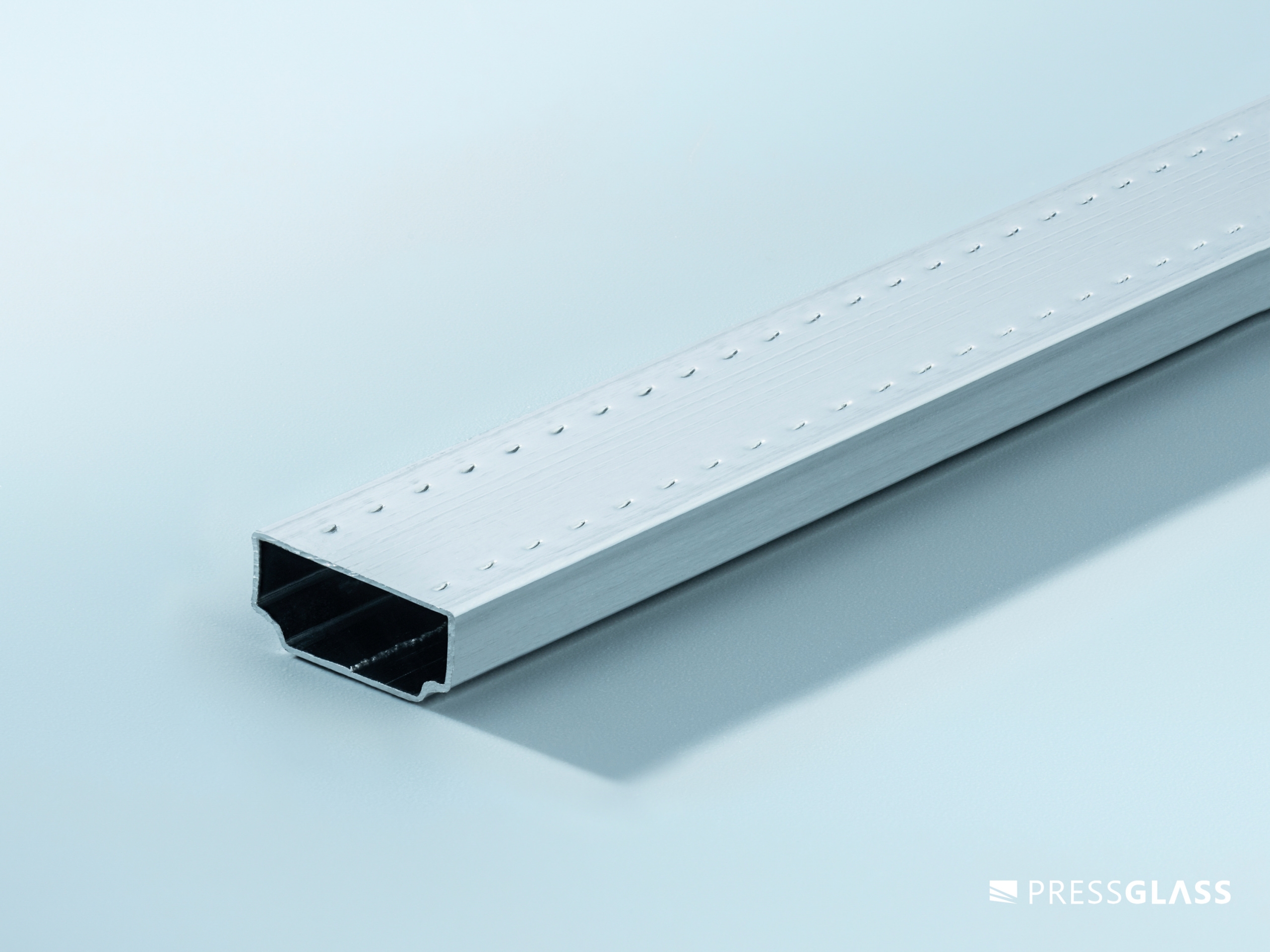

Donedavno su se pri ugradnji dvostrukih stakala upotrebljavali aluminijski distantni profili. Međutim, sa sve većim poboljšanjem okvira prozora i vrijednosti
koeficijenta provodljivosti topline ostakljenja, aluminijski distantni profili pokazali su se kao slabe točke u konstrukciji staklene jedinice.
TOPLI DISTANTNI PROFIL
Cilj
Aluminij ima znatno veću sposobnost toplinske provodljivosti od ostalih sastavnih dijelova prozora. Aluminijski profil po obodu stakla čini zadnju mogućnost prekomjernog prolaska topline iz prostorije kroz zatvoreni prozor. Na ovaj je učinak fokusiran novi pristup računanju koeficijenta Uw prozora, što opisuje koeficijent Psi (Ψ). Rješenje problema može se pronaći u primjeni distantnog profila koji se zove topli profil* i koji je napravljen od složenog izolacijskog materijala ili plemenitog čelika (nehrđajućeg).
Kriterij toplog distantnog profila prema normi EN ISO 10077-1
Dok se nisu jasno odredili kriteriji za definiranje pojma toplog distantnog profila, pod istim su se na tržištu prodavali profili za slojevito staklo koji su bili topliji od aluminijskih, ali su ipak imali neusporedivo gore karakteristike od pravilnih rješenja. Prema navedenom projektu europske norme, rubovima s poboljšanim toplinskim parametrima smatraju se rubovi s distantnim profilom koji odgovara formuli:
Σ (diλi) ≤ 0,007 W/K
pri čemu je:
di – debljina stjenke materijala
λi – koeficijent toplinske provodljivosti materijala u W/mK
Primjer: 2(d1λ1) + (d2λ2) ≤ 0,007 W/K
Tablica u nastavku prikazuje kako gore navedene kriterije zadovoljavaju pojedinačni tipovi distantnog profila:
| Vrsta distantnog profila | Vrijednost ∑ (di x λi) prema EN ISO 10077-1 | Ocjena za kvalifikaciju distantnog profila kao „toplog” |
| Od aluminija | 0,1120 | negativan |
| Od nehrđajućeg čelika Chromatech | 0,0052 | pozitivan |
| Od nehrđajućeg čelika Chromatech Ultra | 0,0026 | pozitivan |
| Termo TGI | 0,0020 | pozitivan |
| Swisspacer Advance | 0,0019 | pozitivan |
| Swisspacer Ultimate | 0,00002 | pozitivan |
| Multitech G | 0,00002 | pozitivan |
Potrebno je istaknuti da stvarni učinak toplinskog mosta na rubu slojevitog stakla montiranog u prozoru ovisi o vrsti distantnog profila, toplinskoj izolaciji središnjeg dijela slojevitog stakla, dubini postavljanja stakla u profilu i koeficijentu prolaska topline Uf profila.
Veća dubina postavljanja stakla smanjuje gubitak topline na prozoru preko rubova i minimizira mogućnost stvaranja kondenzacije. Tablica prikazana u nastavku uspoređuje vrijednosti koeficijenta Psi kod na tržištu najpopularnijih toplih distantnih profila* savijenih u kutovima s aluminijskim okvirom.
| Ug | Konstrukcija stakla |
Vrsta profila okvira |
Vrsta montiranog distantnog profila | Koeficijent Psi |
| 1,1 | 4/16/4T Ar | Plastika | Aluminij | 0,0653 |
| 0,7 | 4T/12/4/12/4T Ar | Plastika | Aluminij | 0,0663 |
| 1,1 | 4/16/4T Ar | Plastika | Od nehrđajućeg čelika – Chromatech | 0,0511 |
| 0,7 | 4T/12/4/12/4T Ar | Plastika | Od nehrđajućeg čelika – Chromatech | 0,0501 |
| 1,1 | 4/16/4T Ar | Plastika | Termo – TGI | 0,0401 |
| 0,7 | 4T/12/4/12/4T Ar | Plastika | Termo – TGI | 0,0381 |
| 1,1 | 4/16/4T Ar | Plastika | Chromatech Ultra | 0,0391 |
| 0,7 | 4T/12/4/12/4T Ar | Plastika | Chromatech Ultra | 0,0371 |
| 1,1 | 4/16/4T Ar | Plastika | Swisspacer Advance | 0,0391 |
| 0,7 | 4T/12/4/12/4T Ar | Plastika | Swisspacer Advance | 0,0371 |
| 1,1 | 4/16/4T Ar | Plastika | Swisspacer Ultimate | 0,0321 |
| 0,7 | 4T/12/4/12/4T Ar | Plastika | Swisspacer Ultimate | 0,0301 |
| 1,1 | 4/16/4T Ar | Plastika | Multitech G | 0,0311 |
| 0,7 | 4T/12/4/12/4T Ar | Plastika | Multitech G | 0,0291 |
| 1,1 | 4/16/4T Ar | Drvo | Aluminij | 0,0713 |
| 0,7 | 4T/12/4/12/4T Ar | Drvo | Aluminij | 0,0763 |
| 1,1 | 4/16/4T Ar | Drvo | Od nehrđajućeg čelika – Chromatech | 0,0531 |
| 0,7 | 4T/12/4/12/4T Ar | Drvo | Od nehrđajućeg čelika – Chromatech | 0,0541 |
| 1,1 | 4/16/4T Ar | Drvo | Termo – TGI | 0,0401 |
| 0,7 | 4T/12/4/12/4T Ar | Drvo | Termo – TGI | 0,0391 |
| 1,1 | 4/16/4T Ar | Drvo | Chromatech Ultra | 0,0391 |
| 0,7 | 4T/12/4/12/4T Ar | Drvo | Chromatech Ultra | 0,0381 |
| 1,1 | 4/16/4T Ar | Drvo | Swisspacer Advance | 0,0391 |
| 0,7 | 4T/12/4/12/4T Ar | Drvo | Swisspacer Advance | 0,0371 |
| 1,1 | 4/16/4T Ar | Drvo | Swisspacer Ultimate | 0,0311 |
| 0,7 | 4T/12/4/12/4T Ar | Drvo | Swisspacer Ultimate | 0,0291 |
| 1,1 | 4/16/4T Ar | Drvo | Multitech G | 0,0301 |
| 0,7 | 4T/12/4/12/4T Ar | Drvo | Multitech G | 0,0281 |
| 1,1 | 4/16/4T Ar | Aluminij | Aluminij | 0,0802 |
| 0,7 | 4T/12/4/12/4T Ar | Aluminij | Aluminij | 0,1102 |
| 1,1 | 4/16/4T Ar | Aluminij | Od nehrđajućeg čelika – Chromatech | 0,0681 |
| 0,7 | 4T/12/4/12/4T Ar | Aluminij | Od nehrđajućeg čelika – Chromatech | 0,0661 |
| 1,1 | 4/16/4T Ar | Aluminij | Termo – TGI | 0,0491 |
| 0,7 | 4T/12/4/12/4T Ar | Aluminij | Termo – TGI | 0,0441 |
| 1,1 | 4/16/4T Ar | Aluminij | Chromatech Ultra | 0,0481 |
| 0,7 | 4T/12/4/12/4T Ar | Aluminij | Chromatech Ultra | 0,0431 |
| 1,1 | 4/16/4T Ar | Aluminij | Swisspacer Advance | 0,0471 |
| 0,7 | 4T/12/4/12/4T Ar | Aluminij | Swisspacer Advance | 0,0421 |
| 1,1 | 4/16/4T Ar | Aluminij | Swisspacer Ultimate | 0,0361 |
| 0,7 | 4T/12/4/12/4T Ar | Aluminij | Swisspacer Ultimate | 0,0311 |
| 1,1 | 4/16/4T Ar | Aluminij | Multitech G | 0,0351 |
| 0,7 | 4T/12/4/12/4T Ar | Aluminij | Multitech G | 0,0301 |
1 Podaci su navedeni prema IFT Guideline WA-17/1
2 Podaci su navedeni prema EN ISO 10077-1: 2007
3 Podaci od dobavljača aluminijskog distantnog profila
Preuzimanje podatkovnih listova s faktorom Psi – stolarije (prozorske)
Preuzimanje podatkovnog lista s faktorom Psi – fasada
Iz tablice je vidljivo da se primjenom toplog profila od plastičnih masa ili nehrđajućeg čelika smanjuje koeficijent Psi na 35 % u odnosu na staklo s aluminijskim profilom. Uslijed toga podiže se temperatura prozora s unutarnje strane prostorije – na spoju okvira i slojevitog stakla. Nadalje, zahvaljujući primjeni „toplog profila”, dopuštena relativna vlaga u zraku kod koje u određenim uvjetima dolazi do rošenja na površini stakla može biti veća za cca. 10 – 15 %. Isto tako nema stvaranja kondenzacije.
Pored toga se smanjuje dopuštena minimalna vanjska temperatura kod koje dolazi do rošenja na površini stakla. Tablica u nastavku prikazuje primjer rasporeda temperatura na površini prozora na strani prostorije kod različitih vrsta distantnih profila (Ug=1.1 4/16/4T Ar).
| Uvjeti ispitivanja | Vrsta profila prozorskog okvira | Vrsta montiranog distantnog profila | Temperatura unutarnje staklene plohe kod slojevitog stakla [°C] | Δt na rubu i po sredini unutarnje staklene plohe kod slojevitog stakla [°K] | Vlaga točke rosišta na rubu unutarnje staklene plohe [%] | ||
| Vanjska temperatura 0°C unutarnja temperatura +20°C | Drvo | Plastika | 13,3 | 4,5 | 64,1 | ||
| Od nehrđajućeg čelika | 12,4 | 5,2 | 62,8 | ||||
| Aluminij | 10,8 | 6,8 | 55,7 | ||||
| Plastika | Plastika | 13,2 | 4,7 | 64,3 | |||
| Od nehrđajućeg čelika | 12,5 | 5,3 | 62,3 | ||||
| Aluminij | 11,1 | 6,7 | 56,2 | ||||
PRIMJER IZRAČUNA KOEFICIJENTA PROLASKA TOPLINE KOD PROZORA Uw
Na način računanja koeficijenta prolaska topline kod prozora Uw kod kojeg se vodilo računa o načinu spajanja okvira sa staklom ukazuje norma EN ISO 10077 u sljedećoj formuli:
Uw – koeficijent U prozora [W/m2K]
Af – površina okvira
Uf – koeficijent prolaska topline kroz profil [W/m2K]
Ag – staklena površina [m2]
Ug – koeficijent prolaska topline kroz topli profil [W/m2K]
Lg – obod [m] (rub stakla)
Ψ – linearni prolazak topline [W/mK] na rubu prozora
Za pojašnjenje gore navedene formule, u nastavku predstavljamo način izračuna za jednokrilni prozor O32 dimenzija 535 x 1435 mm. Prozor je napravljen od PVC profila s tri šupljine ukupne širine okvira i krila od 125 mm. Pretpostavke kod računanja:
Af = 0,43 m2
Uf = 1,2 W/m2K
Ag = 0,3377 m2
Ug = 1,1 W/m2K
Lg = 2,94 m
Ψa = 0,08 W/mK (aluminij)
Ψb = 0,051 W/mK (Chromatech)
Ψc = 0,044 W/mK (Termo TGI)
Ψd = 0,039 W/mK (Chromatech Ultra)
Ψe = 0,037 W/mK (Swisspacer Advance)
Ψf = 0,032 W/mK (Swisspacer Ultimate)
Ψg = 0,030 W/mK (Multitech G)
Prozor s aluminijskim profilom (a): Uw,a = 1,46
Prozor s Chromatech profilom (b): Uw,b = 1,35
Prozor s Termo TGI profilom (c): Uw,c = 1,32
Prozor s Chromatech Ultra profilom (d): Uw,d = 1,31
Prozor s Swisspacer Advance profilom (e): Uw,e = 1,32
Prozor s Swisspacer Ultimate profilom (f): Uw,f = 1,35
Prozor s Multitech G profilom (g): Uw,g = 1,31
Dobiveni rezultati pokazuju da je koeficijent Uw prozora s toplim profilom bolji u odnosu na prozor s aluminijskim profilom za:
7,6 % kod primjene profila Chromatech
10,0 % kod primjene profila Termo TGI
10,3% kod primjene profila Chromatech Ultra
11,0 % kod primjene profila Swisspacer Advance
12,3 % kod primjene profila Swisspacer Ultimate
13,0 % kod primjene profila Multitech G
Vrsta profila
Standardna ponuda
| Vrsta profila | Boja | Širina |
| Termo TGI |
RAL siva 7035, 7040; smeđa 8003, 8016; crna 9005 |
8, 10, 12, 14, 15, 16,
18, 20, 22, 24 |
| Chromatech od nehrđajućeg čelika |
prirodna |
8, 10, 12, 14, 15, 16, 18, 20 |
| Chromatech Ultra |
RAL siva 7035, 7040; smeđa 8003, 8016; crna 9004 |
8, 10, 12, 14, 16
18, 20, 22, 24 |
| Swisspacer Advance |
RAL svijetlosiva 7035; |
10, 12, 14
15, 16, 18, 20 |
| Swisspacer Ultimate |
RAL svijetlosiva 7035; |
10, 12, 14, 16, 18 |
| Multitech G |
svijetlosiva; |
10, 12, 14, 16, 18 |
Ponuda je dostupna na zahtjev od Prodajnog odjela tvrtke
| Vrsta profila | Boja | Širina |
| Chromatech od nehrđajućeg čelika | Crna 9005; | 8, 10, 12, 14, 15, 16, 18, 20 |
| Swisspacer Advance | RAL svijetlosiva 7035; svijetlosmeđa 8003; crna 9005; bijela 9016; |
8, 11, 22, 24, 27 |
| RAL
titana (siva 9023); |
8, 10, 11, 12, 14, 15, 16, 18, 20, 22, 24, 27 |
|
| Swisspacer Ultimate | RAL
svijetlosiva 7035; |
8, 11, 15, 20, 22, 24, 27, 32, 36 |
| RAL
titana (Siva 9023); |
8, 10, 11, 12, 14, 15, 16, 18, 20, 22, 24, 27, 32, 36 |
|
| MULTITECH G | svijetlosiva; crna; |
8, 15, 20, 22, 24 |
| tamnosiva; bijela; |
8, 10, 12, 14, 15, 16, 18, 20, 22, 24 |

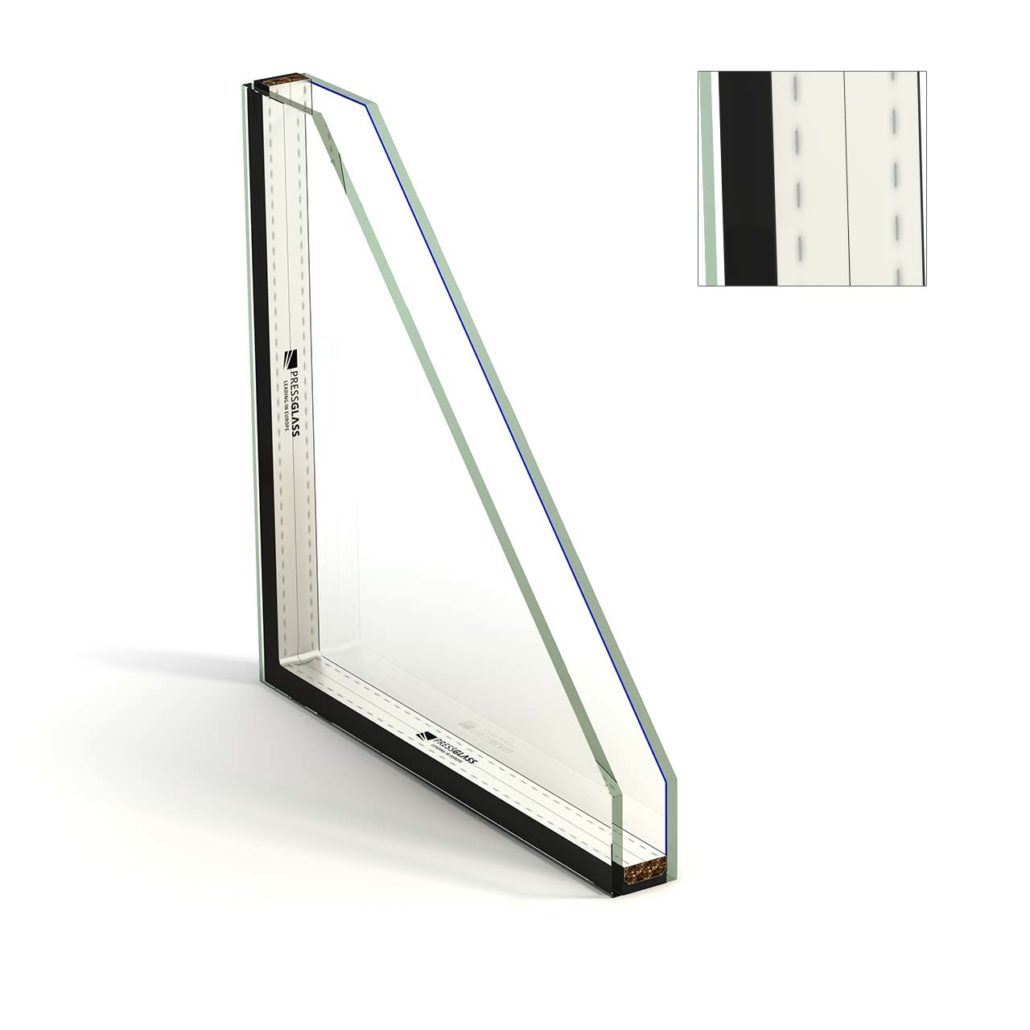

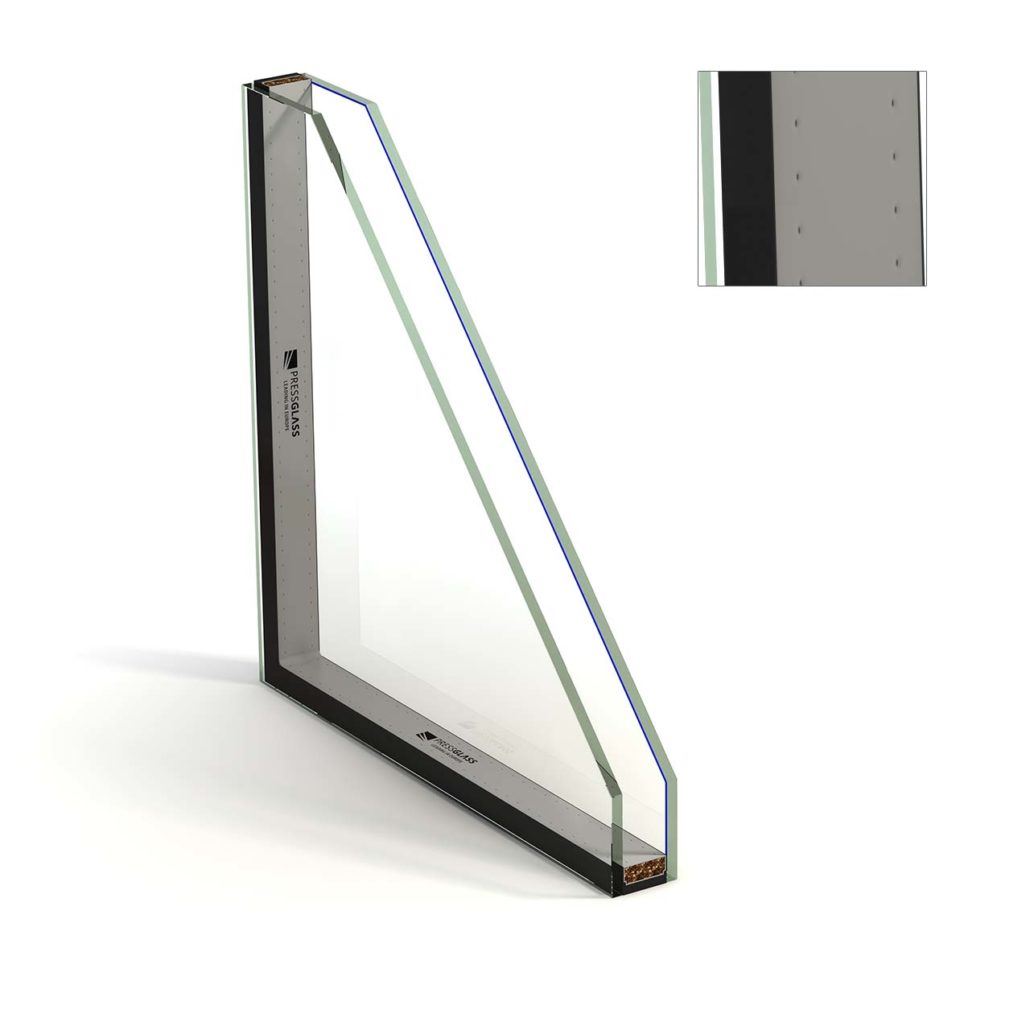

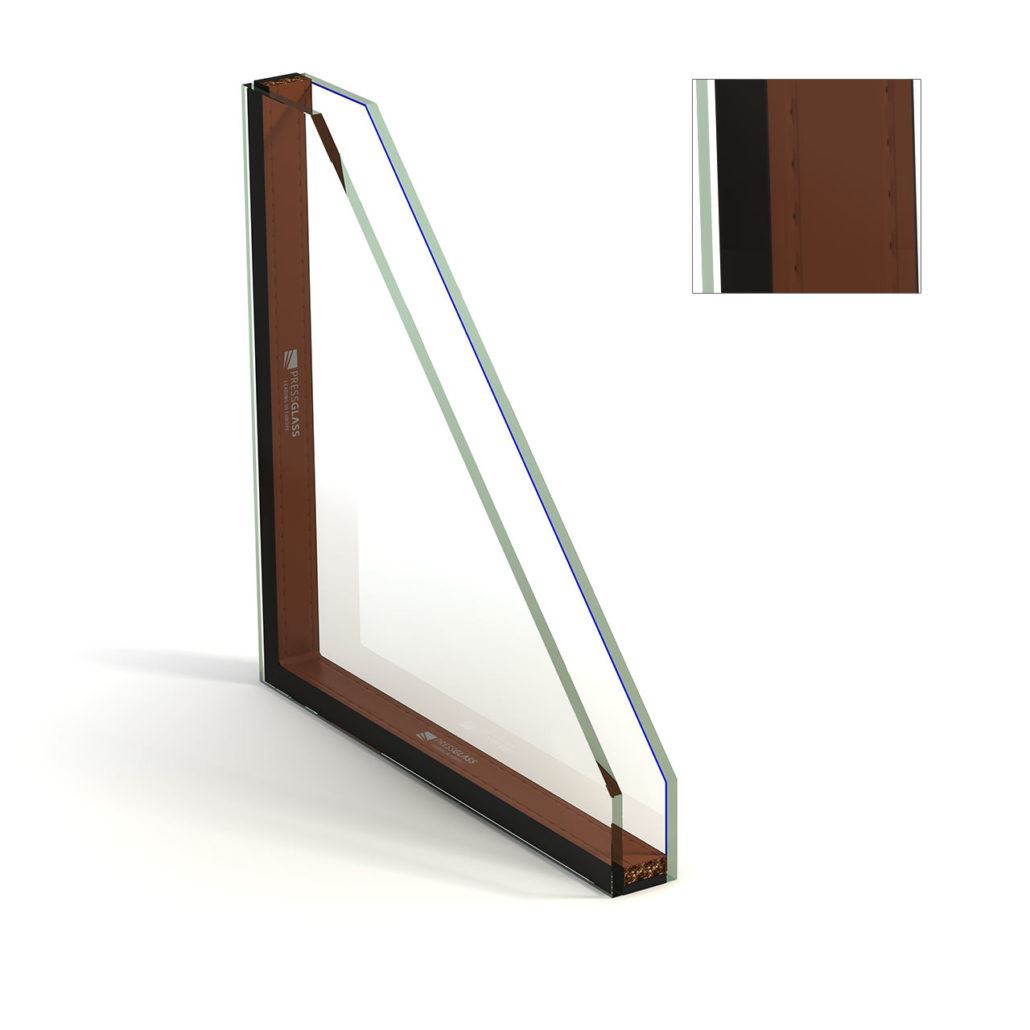

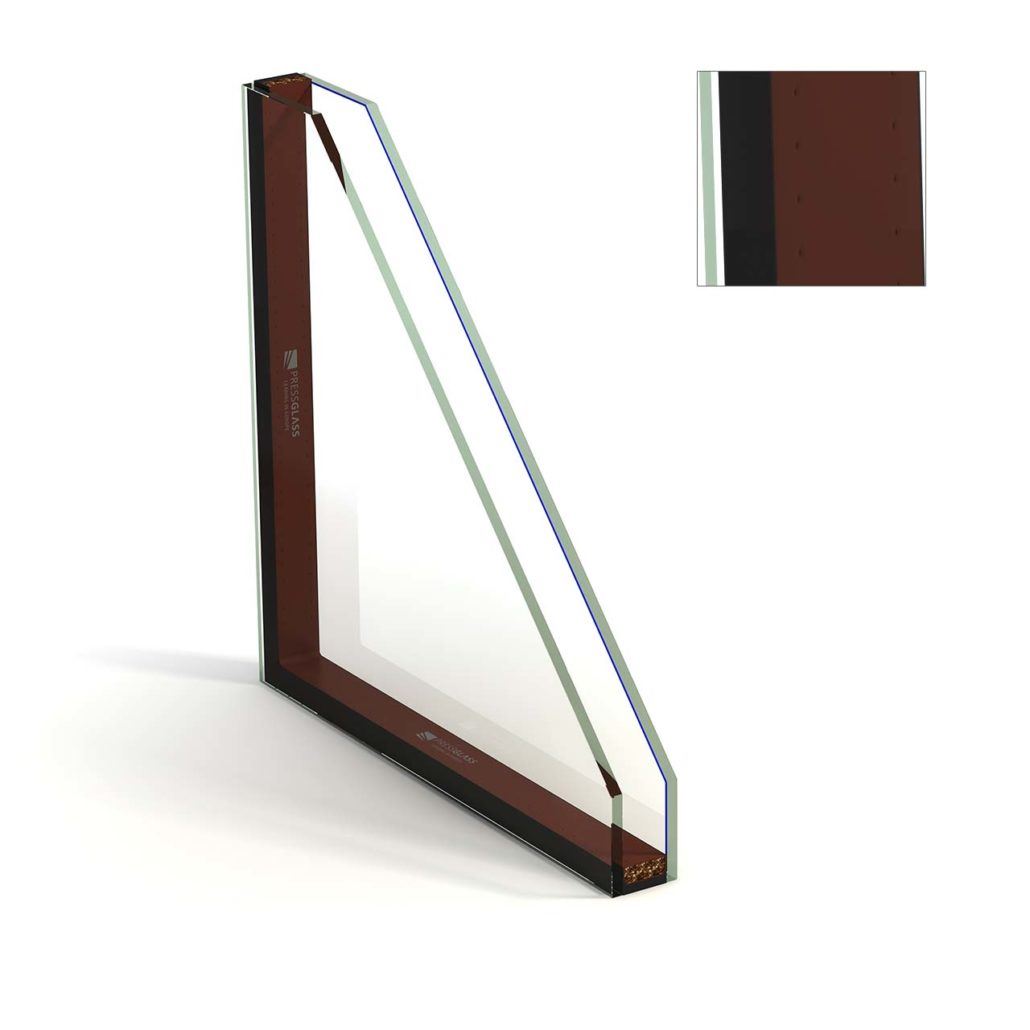

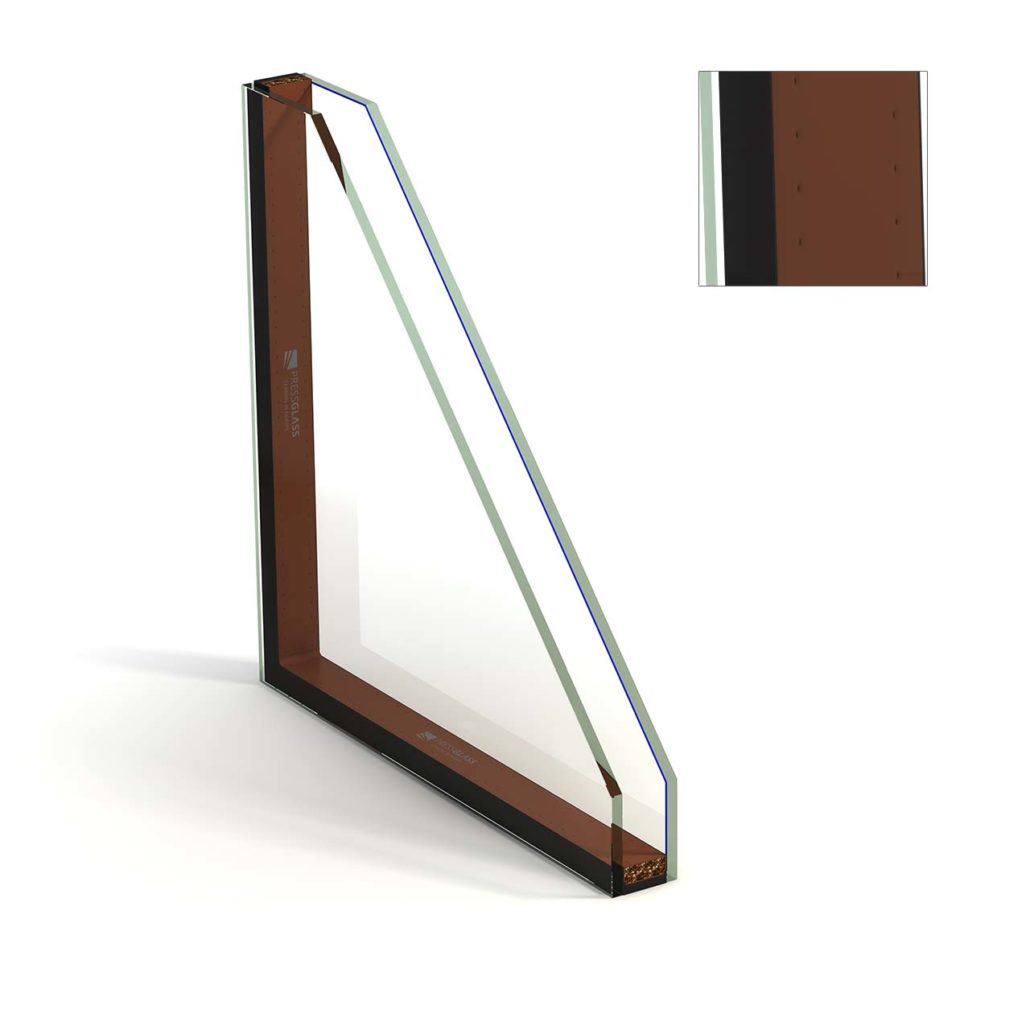

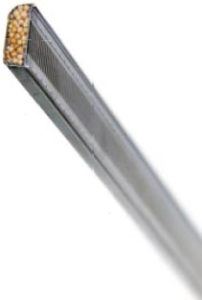

GALERIJA toplih distantnih profila: INOX CHROMATECH, CHROMATECH ULTRA, TERMO TGI i Multitech G
GALERIJA toplih distantnih profila: Swisspacer Advance, Swisspacer Ultimate
Preuzmi aplikaciju i pregledaj galeriju toplih distantnih profila na svom telefonu
PREDNOSTI
Smanjenje toplinskog mosta na obodu stakla
Na karakteristike toplinske izolacije stakla utječe i efekt linearne provodljivosti na rubovima stakla. Do sada su se uglavnom primjenjivali aluminijski distantni profili – element koji je neophodan u slojevitom staklu. Pokazalo se da su ovi profili slaba točka konstrukcije. Aluminij ima znatno veću sposobnost toplinske provodljivosti od ostalih sastavnih dijelova prozora. Aluminijski profil po obodu stakla čini zadnju mogućnost prekomjernog prolaska topline iz prostorije kroz zatvoreni prozor. Rješenje problema je primjena distantnog profila – tzv. toplog profila napravljenog od složenog izolacijskog materijala ili plemenitog čelika.
Ograničenje kondenzacije po obodu stakla
Rješenje problema je primjena distantnog profila koji je izrađen od složenog izolacijskog materijala ili plemenitog čelika. Primjenom „toplog profila” poboljšava se toplinska izolacija na rubovima, što uzrokuje povećanje temperature stakla na tom mjestu i smanjenje rizika privremenog stvaranja kondenzacije.
Sažetak prednosti
Prilikom odabira toplog distantnog profila iz našeg asortimana, uzmite u obzir:
